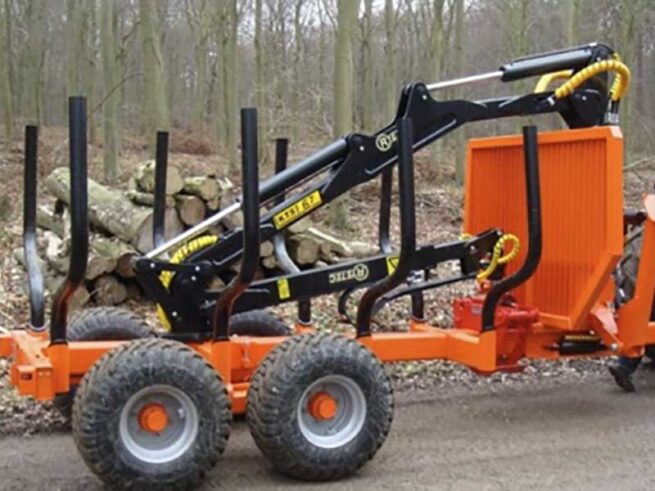

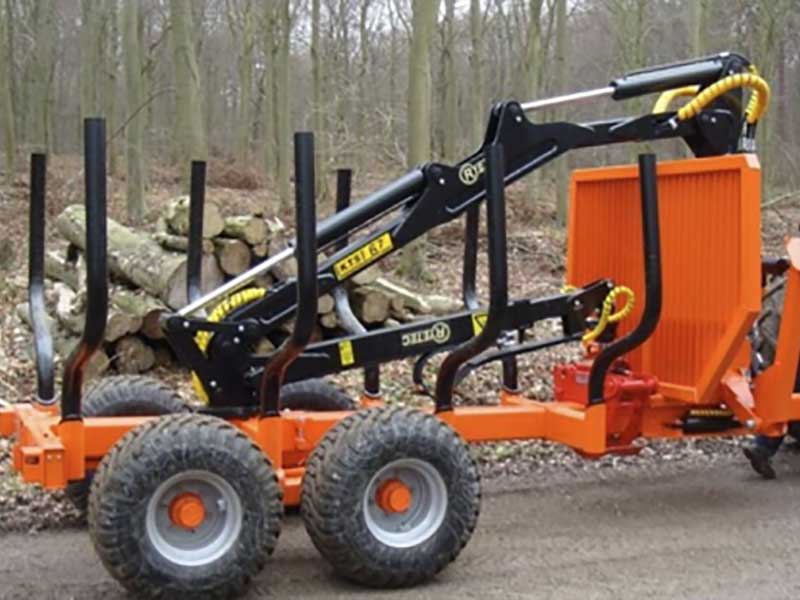

Specifikace vyvážecích přívěsů K.T.S.
General Details
Specifikace vyvážecích přívěsů K.T.S.
| Výbava | SR 5,5 t | S 7 t | 8,5 t | 10 t | 11 t | 10,6 t | 13 t |
|---|---|---|---|---|---|---|---|
| Maximální zatížení | 5,5 t | 7 t | 8,5 t | 10 t | 11 t | 10,6 t | 13 t |
| Rám | Dvojitý rám s platformou | Jednoduchý středový rám | Jednoduchý středový rám | Jednoduchý středový rám | Jednoduchý středový rám | Dvojitý rám | Dvojitý rám |
| Standardní ruka | 5,4 m | 5,4 m | 5,3 m | 6,4 m | 6,7 m | 6,4 m | 7,5 m |
| Možnost instalace ruky až do 7,5 m | Ne | Ne | Ano | Ano | Ano | Ano | Ano |
| Přívěs je homologovaný | Ne | Ano | Ano | Ano | Ano | Ano | Ano |
| Možnost přesunout ruku z přívěsu do 3-bodového závěsu | Ne | Ne | Ano | Ano | Ano | Ano | Ano |
| Efektivní ložná plocha | 0,8 m2 | 1,25 m2 | 1,8 m2 | 2,35 m2 | 2,35 m2 | 2,35 m2 | 2,8 m2/td> |
| Box na řetězovou pilu | Nemožné | Nemožné | Doplňkové | Ano standardní | Ano standardní | Ano standardní | Ano standardní |
| Výška klanic | 850 mm | 850 mm | 1 100 mm | 1 400 mm | 1 400 mm | 1 400 mm | 1 550 mm |
| Prodloužení | Nemožné | ||||||
| Počet klanic | 6 | 4 | 4 | 6 | 6 | 8 | 8 |
| Hydraulické opěrné nohy | Ano | ||||||
| Skládací opěrné nohy | Nemožné | Nemožné | Ano standardní | Ano standardní | Ano standardní | Ano standardní | Ano standardní |
| Teleskopické opěrné nohy | Ano standardní | Ano standardní | Extra výbava | Extra výbava | Extra výbava | AExtra výbava | AExtra výbava |
| Mazatelná pouzdra | Ano standardní | ||||||
| Šířka přívěsu | 1 510 mm | 1 649 mm | 1 649 mm | 1 649 mm | 1 803 mm | 1 722 mm | 1 722 mm |
| Rozměr pneumatik (jiné na objednávku) | 400/60 x 15,5 (14 vrstvý) | 11.5/80 x 15,3 (10 vrstvý) | 400/60 x 15,5 (14 vrstvý) | 400/60 x 15,5 (14 vrstvý) | 500/50-17 | 400/60 x 15,5 (14 vrstvý traktorový běhoun) | 500/50-17 |
| Brzdy bubnové nebo kotoučové | Extra výbava | ||||||
| Pneumatické brzdy | Nemožné | Nemožné | Extra výbava | Extra výbava | Extra výbava | Extra výbava | Extra výbava |
| Opěrná noha | Ne | Extra výbava | Extra výbava | Extra výbava | Extra výbava | Extra výbava | Extra výbava |
| Hydraulický pohon kol | Nemožné | Nemožné | Extra výbava | Extra výbava | Extra výbava | Extra výbava | Extra výbava |
| Středový rám ze speciální oceli | 80x20x5 mm 2 ks | 140x140x5 mm | 180x180x6 mm | 180x180x8 mm | 180x180x10 mm | 180x180x6 mm | 200x100x8 mm 2 ks |
| Šířka ložné plochy ve spodní části | 890 mm | 890 mm | 910 mm | 910 mm | 910 mm | 910 mm | 910 mm |
| Šířka ložné plochy v horní části | 1 670 mm | 1 648 mm | 1 830 mm | 1 830 mm | 1 830 mm | 1 830 mm | 2 180 mm |
| Celková výška včetně ruky ve výšce tažného oka 400 mm | 2 460 mm | 2 275 mm | 2 790 mm | 2 990 mm | 3000 mm | 2990 mm | 3100 mm |
| Doporučený výkon traktoru | 30 hp a více | 40 hp a více | 65 hp a více | 85 hp a více | 85 hp a více | 85 hp a více | 110 hp a více |
| Hmotnost kompletní vyvážečky | 1 270 kg | 1 260 kg | 2 391 kg | 2 609 kg | 2 667 kg | 2 609 kg | 3 100 kg |
| Hmotnost bez ruky | 788 kg | 778 kg | 1 360 kg | 1 495 kg | 1 675 kg | 1 495 kg | 2 040 kg |
Hydraulická ramena
Specifikace hydraulických ramen K.T.S.
| Vybavení | S 5,4 m | 5,3 m | 6,4 m | 6,7 m | 7,5 m | Z 6,1 m |
|---|---|---|---|---|---|---|
| Komfortní kloub pro usnadnění práce | Ne | Ano | Ano | Ano | Ano | Ne |
| Hydraulické prodloužení | Ne | Ne | Ano 1,2 m | Ano 1,2 m | Ano 2 m | Ano 1,2 m |
| Možnost namontovat kopací zařízení | Ne | Ano | Ano | Ano | Ano | Ne |
| Možnost namontovat řezací zařízení | Ne | Ano | Ano | Ano | Ano | Ne |
| Maximální nosnost drapáku | Viz. samostatná tabulka | |||||
| Zvedací síla ruky | 2,5 t | 3,5 t | 3,5 t | 5 t | 5 t | 5 t |
| Objem standardního drapáku | 0,18 m3 | 0,18 m3 | 0,18 m3 | 0,21 m3 | 0,21 m3 | 0,21 m3 |
| Plně otočný rotátor | Ano standardní | |||||
| Točivý moment rotátoru | 750 Nm | |||||
| Hydraulické opěrné nohy | Nemožné | Ano standardní | Ano standardní | Ano standardní | Ano standardní | extra výbava |
| Teleskopické opěrné nohy místo skládacích | Ano standardní | Extra výbava | Extra výbava | Extra výbava | Extra výbava | Extra výbava |
| Hydraulické opěrné nohy ruky s 3 bodovým adaptérem | Nemožné | Ano standardní | Ano standardní | Ano standardní | Ano standardní | Nemožné |
| Počet otočných hydraulických válců na otočném pouzdře | 4 | 4 | 4 | 4 | 4 | 4 |
| Úhel otáčení | 370° (360° je úplná otáčka) | |||||
| Točivý moment otáčení | 5,4 kNm | 10,4 kNm | 10,4 kNm | 13 kNm | 13 kNm | 13 kNm |
| Výška otočného pouzdra | 280 mm | 290 mm | 290 mm | 290 mm | 290 mm | 290 mm |
| Hmotnost otočného pouzdra | 150 kg | 180 kg | 180 kg | 180 kg | 180 kg | 180 kg |
| Ovládací páky | 7 ovládacích pák | 7 ovládacích pák | 1+1 páka se 2 funkcemi + 4 páky (2-pákové uspořádání) | 1+1 páka se 2 funkcemi + 4 páky (2-pákové uspořádání) | 1+1 páka se 2 funkcemi + 4 páky (2-pákové uspořádání) | 1+1 páka se 2 funkcemi + 4 páky (2-pákové uspořádání) |
| Další ovládací pákové systémy | Extra výbava | Extra výbava | Extra výbava | Extra výbava | Extra výbava | Extra výbava |
| Plovoucí poloha na hydraulickém ventilu | Ne | Ne | Na 2 funkce – výložník a otáčení ruky | Na 2 funkce – výložník a otáčení ruky | Na 2 funkce – výložník a otáčení ruky | Na 2 funkce – výložník a otáčení ruky |
| Doporučený průtok čerpadla | 15-50 l/min | 15-50 l/min | 20-60 l/min | 20-60 l/min | 20-60 l/min | 20-60 l/min |
| Tlak v systému | 175 barů | 175 barů | 175 barů | 175 barů | 175 barů | |
| Maximální tlak | 220 barů | 220 barů | 220 barů | 220 barů | 220 barů | |
| Samostatné čerpadlo na vývodovém hřídeli 50 l/min | Ne | Extra výbava | Extra výbava | Extra výbava | Extra výbava | Extra výbava |
| Mazatelná pouzdra | Ano standardní | Ano standardní | Ano standardní | Ano standardní | Ano standardní | |
| 3-bodový adaptér pro 3-bodový závěs | 28 mm, kategorie 2 | 28 mm, kategorie 2 | 28 mm, kategorie 2 | 28 mm, kategorie 2 | 28 mm, kategorie 2 | Ne |
| Hmotnost ruky včetně drapáku a rotátoru | 482 kg | 751 kg | 834 kg | 992 kg | 1059 kg | 950 kg |
| Hmotnost 3-bodového adaptéru | 280 kg | 280 kg | 280 kg | 280 kg | 280 kg | Není dostupný |
| Hmotnost drapáku | 79 kg | 79 kg | 79 kg | 83 kg | 83 kg | 83 kg |
Zátěžový diagram
Hydraulická ruka 5,3 – 6,4 – 6,7 – 7,5 m – zátěžový diagram
Nosnosti hydraulické ruky v kg
Všechny nosnosti byly uvedeny jako užitečné zatížení ruky, včetně drapáku a rotátoru
| Model | 1 m | 2 m | 3 m | 4 m | 5 m | 5,3 m | 6 m | 6,4 m | 6,7 m | 7 m | 7,5 m |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,3 m | 2 720 | 1 840 | 1 100 | 844 | 524 | 481 | – | – | – | – | – |
| 6,4 m | 2 700 | 1 820 | 1 112 | 824 | 504 | 461 | 360 | 330 | – | – | – |
| 6,7 m | 3 861 | 2 603 | 1 590 | 1 178 | 721 | 669 | 505 | 472 | 426 | – | – |
| 7,5 m | 3 851 | 2 593 | 1 580 | 1 168 | 711 | 659 | 495 | 462 | 416 | 351 | 243 |
